iPhone 4 от компании Apple является по-настоящему культовым устройством, которое пользуется огромной популярностью у людей со всех концов света. Этот iГаджет стал настоящим прорывом на рынке смартфонов, благодаря чему, Apple смогла с легкостью выбиться в лидеры среди производителей мобильных устройств.

Благодаря своей распространенности, владельцами iPhone 4 являются миллионы людей со всего мира. К сожалению, далеко не всегда электронные устройства работают так, как мы этого хотим. Бывает и такое, что вам необходимо разобрать ваш iГаджет для того, чтобы очистить его от пыли, заменить аккумулятор, либо просто посмотреть, что же там находится внутри. Ниже мы подробно расскажем вам о том, как разобрать ваш iPhone 4.

Otv
Итак, для того, чтобы заглянуть внутрь iPhone 4 вам потребуются следующие инструменты:

  • Крестовая отвертка размером #00;
  • Пластиковые инструменты для вскрытия корпусов;
  • Пятилепестковая отвертка Pentalobe для iPhone 4.

Все эти инструменты являются специализированными, однако если вам действительно понадобилось разобрать iPhone, то вы сможете заказать их через интернет-магазин.

1. Давайте приступим к операции. На нижнем торце iPhone 4 найдите два винта, которыми мы сейчас с вами и займемся. Это винты формата Pentalobe. Для того, чтобы их открутить вам необходимо воспользоваться соответствующей отверткой.

i4_33
Если у вас iPhone 4 из первых поставок, то в таком случае вместо винтов Pentalobe внизу находятся винты с крестовым шлицем #00. Для их «устранения» также воспользуйтесь соответствующей отверткой.

i4_2
2. После того, как вы раскрутили винтики вы можете сразу же снять заднюю панель iPhone 4. Делается это в два счета.

i4_3
3. Итак, задняя панель отделена от передней, и по сути, вы уже дошли до секретной оболочки iPhone 4. Аккумулятор не припаян к материнской плате, а значит, уже сейчас вы можете совершенно спокойно его извлечь.

i4_4
4. Если вы решили пуститься во все тяжкие и продолжить наше путешествие внутрь iPhone 4, то теперь вам предстоит выкрутить 5 винтов, которые держат собой электромагнитный щит, находящийся сверху.

i4_5
5. Под электромагнитным щитом мы видим огромное количество коннекторов.

i4_6

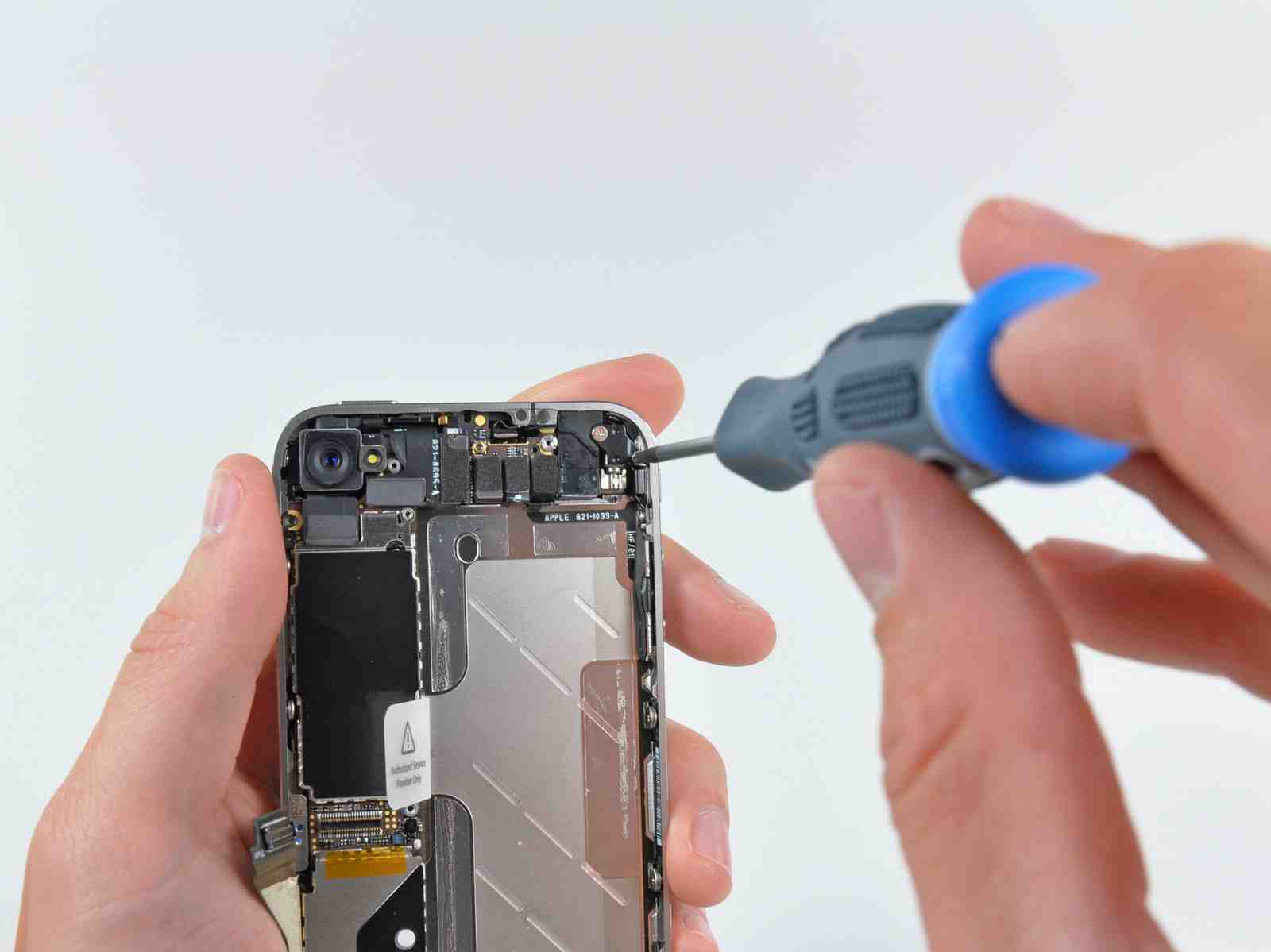

6. Для того, чтобы добраться до основной платы вам необходимо освободить iPhone 4 еще от нескольких защитных щитов, чем мы и занимаемся: раскручиваем винты…

i4_7
…и поддеваем соответствующим инструментом.

i4_8
i4_9
i4_10
7. В правом верхнем углу корпуса вы можете найти вибромоторчик.

i4_11
8. Ладно, уйдем от вибраций и продолжим вскрытие нашего пациента.

i4_12
9. В противоположном от вибромоторчика углу находится 5 Мп камера.

i4_13
i4_14
10. Для того, чтобы получить доступ к материнской плате нужно также снять накладку над антенной и динамикам, которая находится внизу телефона.

i4_15
i4_16
11. Теперь вы видите перед собой системную плату своего смартфона.

i4_17
12. Здесь же расположены интегрированные модули UMTS, GSM, GPS, Wi-Fi и Bluetooth.

i4_18
13. Снимаем электромагнитные щиты и видим процессор с гордой надписью A4.

i4_19
14. Здесь же находится акселерометр и другие чипы.

i4_20
15. Давайте отойдем от миниатюрных плат и вернемся к «телу» гаджета.

i4_21
16. На верхней части корпуса располагается динамик освещения, а также специальный микрофон, призванный подавлять сторонние шумы.

i4_22
17. Здесь же находится фронтальная VGA камера.

i4_23
i4_24
18. Снимаем лицевую панель.

i4_25
19. И видим корпус из нержавеющей стали.

i4_26
20. Сама панель имеет защиту Gorilla Glass.

i4_27
21. На задней части панели находится подсветка…

i4_28
i4_29
22. …к которой напрямую крепится кнопка Home.

i4_30
23. Внизу располагается 30-типиновый разъем для подключения USB-кабеля.

i4_31
24. А также основной микрофон.

i4_32
25. Вот и все. Теперь мы можем полюбоваться iPhone 4 в разобранном виде.

Итак, выше мы проделали 25 несложных шагов, которые позволили нам полностью разобрать смартфон iPhone 4 от компании Apple. Как вы успели заметить, в этом процессе нет ничего сложно, главное просто знать что и как делать. Мы искренне надеемся, что наша инструкция по разборке iPhone 4 поможет осуществить разборку этой модели телефона. Если у Вас нет инструментов, терпения и желания, то лучше обратиться в специализированный сервис. Удачи!
